O nás / kdo jsme / kdo jsem

Kdo jsem

JMED ... Jiří Maňák Elektronický Design

Jsem nadšenec, který se víc než 30 let pohybuje v oblasti elektroniky, automatizace, industrializace. Prošel jsem od úrovně bastlíře, přes profesionální návrhy schémat a DPS, programováním až po řídící pozice v renomovaných firmách jako je Philips, LG, Schneider Electric apod.

Kdo jsme

Sdružuji síť schopných elektrotechnických inženýrů, pro váš projekt vyberu a postavím vyhrazený tým a zastřeším řízení celého projektu.

Mám 4 stálé interní zaměstnance pro kompletační práce, kteří v případě potřeby vedou další krátkodobé pracovníky na posílení větších zakázek.

Klíčové milníky

• 2003–2010 … sbírání zkušeností
• 2010 … vývoj elektroniky pro smart‑home systém CASPIA
• 2011 … vedení vývoje elektroniky pro projekt VU1 (elektroluminiscenční žárovka pro investora z USA)
• 2012 … získání živnostenské oprávnění pro samostatnou činnost
• 2012 … transfer vývoje/výroby z ČR do Číny (kontakty na výrobce a dodavatele)
• 2014 … spoluzakladatel firmy pro smart‑home Caspia Tech s.r.o. (tichý společník)
• 2018 … vývoj elektroniky pro topenářský průmysl
• 2019 … zahájení výroby a dodávek elektroniky pro topenářský průmysl
• 2020 … pronájem větší budovy - provozovny s výrobními a kancelářskými prostory
• 2024 … zahájeny kroky pro odkoupení pronajaté provozovny do osobního vlastnictví
• 2025 … dokončení přepisu budovy, zahájena kompletní rekonstrukce provozovny
• 2026 => cíl je nárůst obratu +30%

Reference

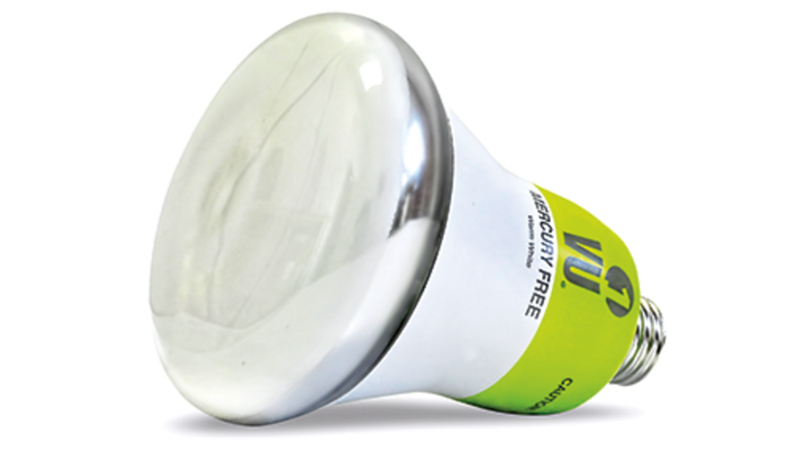

VU1 Projekt - ESL lamp

Vývoj ESL žárovky (Electron Stimulated Luminescence), tedy žárovky na principu staré televizní obrazovky CRT (Cathode Ray Tube). Technicky jde tedy o emise elektronů z katody ve vakuové baňce a jejich urychlování zdrojem vysokého napětí. Dopadem urychlených elektronů na anodu nanesenou fosforovou vrstvou dochází ke generování světla.

Moje role: Vedoucí skupiny vývoje elektroniky a současně architekt HW a PCBA designer.

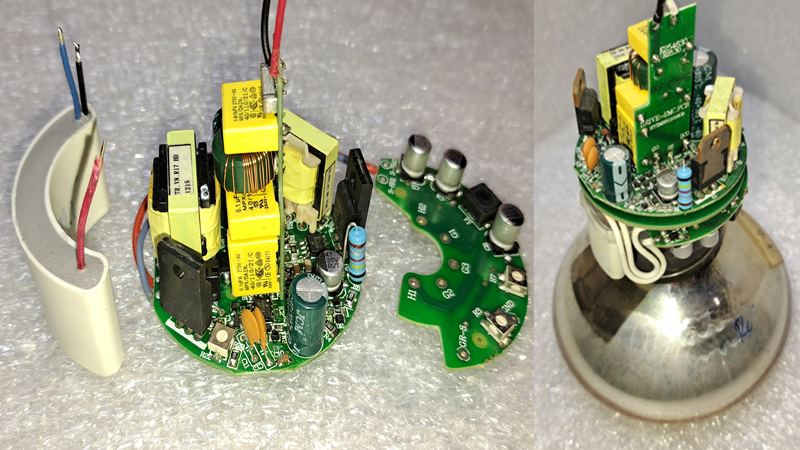

Elektronika obsahovala driver korekce účiníku – PFC, aby se žárovka jevila jako klasická incadescentní (vláknová) žárovka, tedy jako odporová zátěž. Dále budící obvod VN transformátoru a hlavní výzvou projektu byl miniaturní vysokonapěťový násobič a limitovaný zástavbový prostor pro elektroniku.
Vývoj byl sponzorován USA investorem, po dokončení vývojové fáze a přípravě výrobních zařízení, byla výroba a následný vývoj ztransferován do Číny a projekt v ČR ukončen.

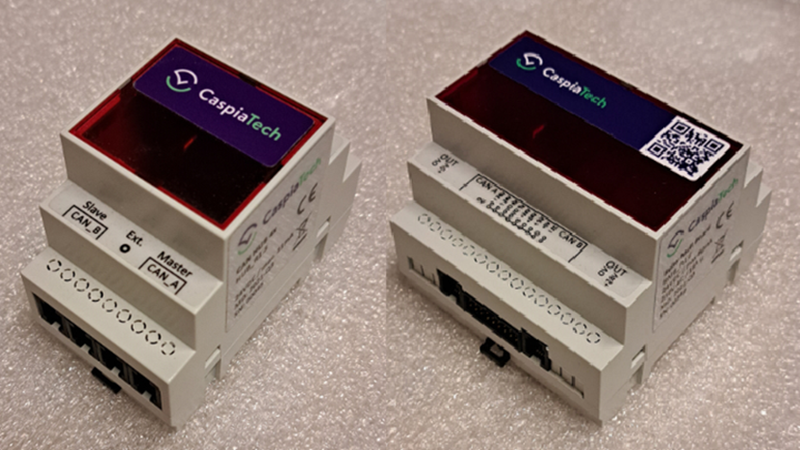

Smart-Home set

Vývoj setu komponentů modulárního systému smart-home.
Požadavkem bylo vyvinout modulární systém s univerzální procesorovou deskou – „mozek systému“, která je kombinovatelná s dalšími moduly. Komunikace tohoto smart-home je založena na robustní CAN sběrnici (užívaná v automotive).

Moje role: Vývoj elektroniky, PCB layout, volba platformy pro mechanický design a jeho přizpůsobení, zavedení do výroby. Následné optimalizace a pravidelné dodávky všech modulů.

Hlavní vyvíjené moduly:

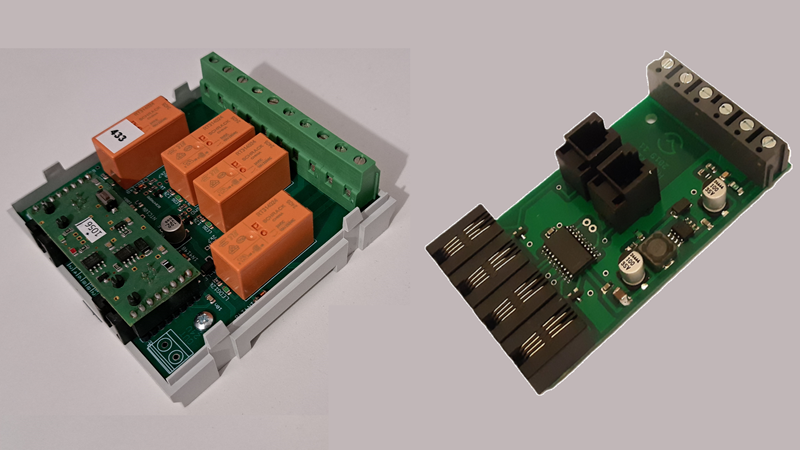

RMB Relay Multi-Board ... silový spínací reléový modul vestavěný do 5TE boxu pro montáž na DIN lištu. Modul má 4 spínací 16A kanály, interní teploměr (především bezpečnostní funkce), rozhraní binárních vstupů TTL/24V/I2C/UART pro připojení externích ovládacích signálů nebo periferií.
MB Main Board ... základní procesorová deska – modul pro připojení do RMB i dalších modulů.
HUB ... hardwarový 4-kanálový CAN rozbočovač sběrnice, s možností rozšíření (bridge) na 8 kanálů, slouží i jako jištěný napájecí vstup sběrnice PTC pojistkou.

Aktuálně pracujeme na nové generaci celého smart home setu – aktory + senzorika. Nová generace bude založena na novém výkonnějším procesoru, aby bylo možné zajistit všechny aktuální podmínky pro Cyber Security, wireless konektivitu apod. Současně se redesignují spínané zdroje s cílem dosažení větší účinnosti a tím tedy snížení spotřeby celého systému – ECO policy.

Multifunkční analogový i digitální regulátor hoření

Vývoj regulátorů hoření dle specifikace zákazníka.

Moje role: Vývoj elektroniky a FW, PCB layout, přizpůsobení do omezeného prostoru, zavedení do výroby. Následná optimalizace a pravidelné dodávky. Hlavní výzvou byla funkčnost a životnost při ve vysokých teplotách a prašném prostředí.

Kromě regulační funkce, elektronický obvod a embedded FW vyhodnocuje údaje z několika čidel a tlačítek, zobrazuje stavové a chybové informace na ovládacím panelu.
Součástí byl i vývoj počítačové aplikace pro komunikaci s mikrokontrolérem pro grafické zobrazení všech regulačních parametrů, export statistických dat do CSV souboru, nahrávání a ukládání parametrů.

Z důvodu NDA je zobrazena pouze výseč PCBA a náhled obslužného programu.
